桂林鴻程鋅焙砂生產(chǎn)設(shè)備--4R3220R雷蒙磨粉機在鋅焙砂生產(chǎn)廠投入使用！R雷蒙磨粉機是桂林鴻程采用先進的新技術(shù)進行了更新?lián)Q代，鴻程雷蒙磨的各項技術(shù)指標大幅度提高，是國內(nèi)雷蒙磨粉機技術(shù)革新的風向標，R雷蒙磨粉機憑借著整機耐磨性能高，運行可靠、磨粉車間實現(xiàn)無人作業(yè)等特點，深受客戶信賴！邯鄲某冶金企業(yè)，正是看中了桂林R雷蒙磨粉機的以上特點，經(jīng)過3個月的考察后，與桂林鴻程物簽定了購機協(xié)議。請看案例現(xiàn)場的詳細報道！

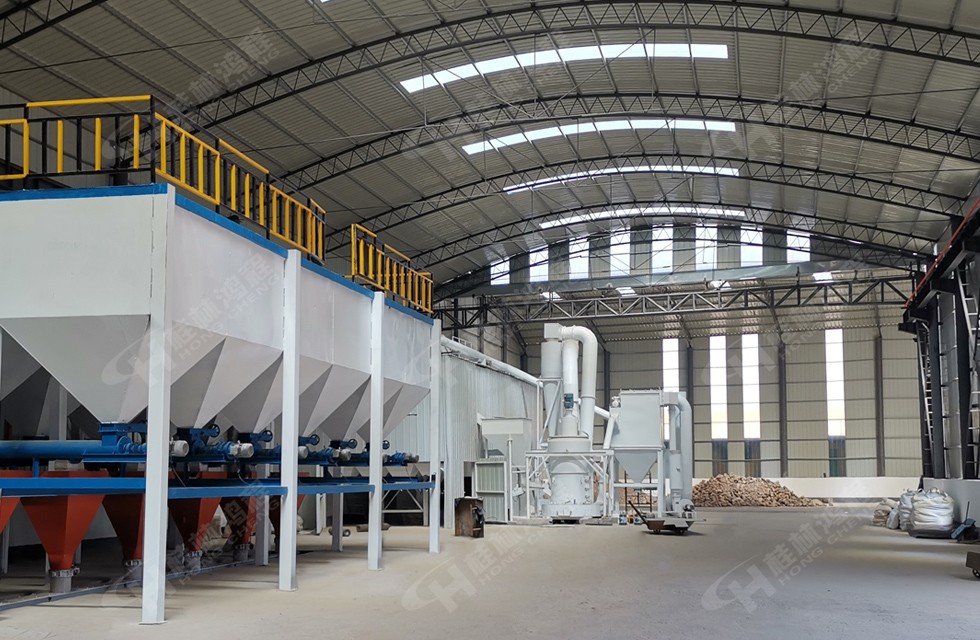

      一、鋅焙砂生產(chǎn)設(shè)備工程案例現(xiàn)場：

案例地點：邯鄲

設(shè)備型號：4R3220R雷蒙磨粉機

加工物料：鋅培砂

細度：200目

產(chǎn)量：2噸/小時

      二、 鋅焙砂生產(chǎn)設(shè)備-R系列擺式磨粉機設(shè)備構(gòu)造及原理:

      物料經(jīng)顎式破碎機破碎成符合規(guī)格的粒度，經(jīng)畚斗式提升機提升到儲料斗，再由給料機定量送入主機腔進行研磨，主機腔內(nèi)支撐在梅花架上的磨輥裝置繞中心軸旋轉(zhuǎn)，磨輥在離心力的作用下水平向外擺動，從而使磨輥壓緊磨環(huán)，磨輥同時繞磨輥軸自轉(zhuǎn)。旋轉(zhuǎn)的鏟刀揚起的物料被拋向磨輥與磨環(huán)之間，因磨輥的輥碾而達到粉碎和研磨作用。磨碎的粉末被鼓風機的氣流吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內(nèi)重磨，細度合乎規(guī)格者隨風流入旋風收集器，收集后經(jīng)出粉管排出即為成品（成品粒度可高達0.008mm），凈化后的氣流經(jīng)旋風上端的管道流入鼓風機，風路是循環(huán)的，除鼓風機至研磨室為正壓外，其余管路內(nèi)氣流均在負壓下流動，室內(nèi)衛(wèi)生條件較好。由于物料所含水份在研磨時受熱蒸發(fā)為氣體，管路中各法蘭接合處、進料口等處泄入風管的氣體導(dǎo)致循環(huán)風路中的風量增加，這些增加的風量經(jīng)鼓風機和主機之間的余管導(dǎo)至簡易收集器，隨同風流帶入的粉末經(jīng)收集后由集灰斗排出。

     三、鋅焙砂生產(chǎn)工藝以及用途：

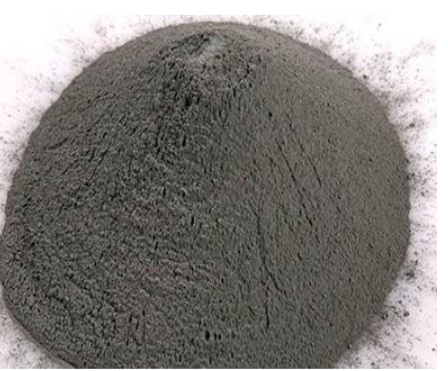

     鋅焙砂是鋅精礦經(jīng)焙燒后所得的產(chǎn)物，常見外觀為褐色微顆粒狀固體，主要含氧化鋅，硫酸鋅，硫化鋅等，主要用于鋅的冶煉，是煉鋅最主要的原料，市場需求主要是煉鋅廠作為冶煉鋅的原料。

     鋅焙砂制硫酸鋅，除去三價鐵，用氧化鋅調(diào)節(jié)酸度，PH值應(yīng)該控制在5.5-5.4，在此pH值下，三價鐵會以氫氧化鐵的形式充分沉淀除去，而鋅離子不至于沉淀，pH再高，鋅離子可能會產(chǎn)生沉淀。

     鋅焙砂浸出：鋅焙砂浸出一般在空氣攪拌槽或機械攪拌槽(見浸出槽)內(nèi)進行。根據(jù)浸出作業(yè)所控制的最終溶液酸度，可將浸出分為中性浸出、酸性浸出和高溫高酸浸出(熱酸浸出)。按浸出過程連續(xù)與否又可將鋅焙砂浸出分為連續(xù)浸出和間斷浸出。按浸出過程的段數(shù)，還可將浸出分為一段浸出法、二段浸出法和三段浸出法；一段浸出法只采用中性浸出，這種方法可以避免鋅焙砂中大量的可溶硅進入溶液，但金屬回收率較低。二段浸出法由一段中性浸出和一段酸性浸出或兩段中性浸出組成。三段浸出法由一段中性浸出和二段酸性浸出或二段中性浸出一段酸性浸出組成。無論何種浸出工藝，都包含有中性浸出。

     鋅焙砂用途： 主要用于直接法氧化鋅的生產(chǎn)，也用于電解鋅錠的生產(chǎn)。

    四、 鋅焙砂相關(guān)的行業(yè)知識：

    1. 在濕法煉鋅過程中，鋅焙砂中性浸出的ph值為什么要控制在5.2左右？答：

（一）鋅焙燒礦浸出的目的

濕法煉鋅浸出過程，是以稀硫酸溶液（主要是鋅電解過程產(chǎn)生的廢電解液）作溶劑，將含鋅原料中的有價金屬溶解進入溶液的過程。其原料中除鋅外，一般還含有鐵、銅、鎘、鈷、鎳、砷、銻及稀有金屬等元素。在浸出過程中，除鋅進入溶液外，金屬雜質(zhì)也不同程度地溶解而隨鋅一起進入溶液。這些雜質(zhì)會對鋅電積過程產(chǎn)生不良影響，因此在送電積以前必須把有害雜質(zhì)盡可能除去。在浸出過程中應(yīng)盡量利用水解沉淀方法將部分雜質(zhì)（如鐵、砷、銻等）除去，以減輕溶液凈化的負擔。

浸出過程的目的是將原料中的鋅盡可能完全溶解進入溶液中，并在浸出終了階段采取措施，除去部分鐵、硅、砷、銻、鍺等有害雜質(zhì)，同時得到沉降速度快、過濾性能好、易于液固分離的浸出礦漿。

浸出使用的鋅原料主要有硫化鋅精礦（如在氧壓浸出時）或硫化鋅精礦經(jīng)過焙燒產(chǎn)出的焙燒礦、氧化鋅粉與含鋅煙塵以及氧化鋅礦等。其中焙燒礦是濕法煉鋅浸出過程的主要原料，它是由ZnO和其他金屬氧化物、脈石等組成的細顆粒物料。焙燒礦的化學(xué)成分和物相組成對浸出過程所產(chǎn)生溶液的質(zhì)量及金屬回收率均有很大影響。

（二）焙燒礦浸出的工藝流程

浸出過程在整個濕法煉鋅的生產(chǎn)過程中起著重要的作用。生產(chǎn)實踐表明，濕法煉鋅的各項技術(shù)經(jīng)濟指標，在很大程度上決定于浸出所選擇的工藝流程和操作過程中所控制的技術(shù)條件。因此，對浸出工藝流程的選擇非常重要。

2.鋼廠灰用回轉(zhuǎn)窯燒鋅焙砂除鉛達到多少溫度？答：最高可達到1000度，密封是關(guān)鍵。

3.如何降低鋅焙砂中的不溶硫，魯騎式沸騰焙燒，半氧化焙燒，960攝氏度？答：控制物料、空氣比，一般物料、空氣比為1500m3/t。提高溢流口高度，提高物料爐內(nèi)停留時間。

    桂林鴻程鋅焙砂生產(chǎn)設(shè)備-R雷蒙磨粉機投入使用至今，運行可靠穩(wěn)定，鋅焙砂生產(chǎn)產(chǎn)量、細度均達到客戶要求。歡迎廣大鋅焙砂生產(chǎn)企業(yè)來電咨詢R雷蒙磨粉機相關(guān)業(yè)務(wù)，聯(lián)系電話：0773-3661663
